Мобильное исполнение пневмовакуумного разгрузчика ТУРБОТЕК подразумевает возможность использования автоприцепа для размещения установки с транспортными габаритами. Такой вариант позволяет оперативно развертывать узлы разгрузки сыпучих материалов в необходимом месте и быстро менять дислокацию при новых задачах.

Приемные устройства

Манипулятор

turbotek_manipulator_pvr_sbor_sm

Манипулятор пневмовакуумного разгрузчика может базироваться на гидроманипуляторе, консольном кране или ином механизированном приспособлении. Манипулятор устанавливается на автомобильную платформу заодно с технологическим модулем. Устройство имеет пульт управления, вакуумный материалопровод и сопло для рыхления и аэрации откачиваемого материала. Размеры манипулятора зависят от типа разгружаемых емкостей (хоппер, баржа, бункер и пр.) и производительности установки. Использование манипулятора серьезно повышает производительность установки. При небольших производительностях (до 15т/ч) и малом условном проходе гибкого рукава (до 100мм) возможна ручная работа с гибким материалопроводм.





Подвижный лоток

turbotek_mobilniy_lotok_dlya_vygruzki_iz_hopperov

Подвижный лоток – приемное устройство для разгрузки хопперов через нижние люки. Лотки могут оснащаться системой принудительной аэрации сжатым воздухом. Нижняя часть лотка имеет колеса и устанавливается на направляющую, смонтированную на шпалах, в межрельсовом пространстве, таким образом, что вагоны беспрепятственно проходят над ней. При установке вагонов под разгрузку они взаимно позиционируются относительно нижней части лотка, вслед за этим устанавливаются 4 стенки, плотно ограждающие пару люков и подсоединяется гибкий материалопровод, соединенный с модулем технологическим. После этого можно начинать процесс разгрузки.  Конструкция приемного устройства позволяет произвести его быстрый монтаж и демонтаж на объекте.

Сопло для ручного сбора

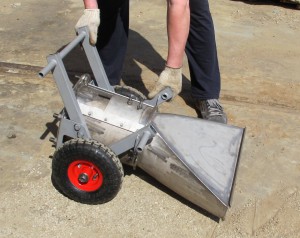

Ручное сопло для сбора сыпучих материалов для ПВР ТУРБОТЕК

Сопло вакуумное предназначено для вакуумного сбора сыпучих материалов типа зерна, гранулята, пеллет и т.п с плоских поверхностей типа открытых площадок, кузовов вагонов и грузового автотранспорта. Сопло является составной частью вакуумной пневмотранспортной системы, в зависимости от конкретных условий применения, может комплектоваться гибкими рукавами, соединяющими сопло с осадительной камерой, непосредственно принимающий материал. Сопло выполнено из коррозионно стойкой стали. Благодаря широкой заборной части позволяет собирать материал с большой площади.

Основное оборудование

Модуль технологический

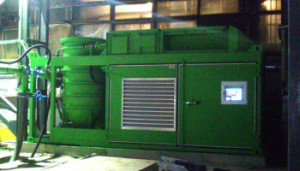

turbotek_pvr_osnovnoy_modul_sm

Модуль технологический является основным рабочим элементом системы и включает набор технологического оборудования и автоматизированную систему управления, обеспечивающие выполнение главного технологического процесса – пневмоперекачки сыпучего материала. Модули технологические представлены различными модификациями, базирующимися на общих принципах работы и различающихся набором типового оборудования, производительностью и, как следствие, габаритами. Изделие представляют собой установку со смонтированными на ней вакуумными и компрессорными машинами, пневмокамерными насосами и фильтрами (или осадительными камерами с фильтром), объединенных между собой системой трубопроводов с затворами, образующих единую систему для транспортировки сыпучих материалов посредством потока воздуха. Вся система работает под управлением автоматизированной системы управления, синхронизирующей работу всех устройств изделия. Модуль является связующим звеном между заборным устройством (лоток, манипулятор) и потребителем (силос, бункер и пр.).

Автоприцеп

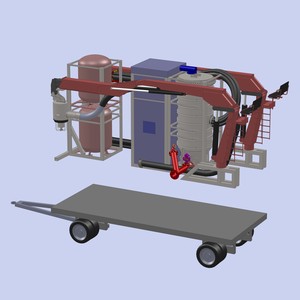

Автоприцеп для ПВР ТУРБОТЕК

Автоприцеп предназначен для размещения на нем оборудования, входящего в состав установки Турботек. В зависимости от производительности и назначения установки она может быть укомплектована специализированным прицепом или установлена заказчиком на собственный, подходящий по грузоподъемности и габаритам автоприцеп. Например, высокопроизводительная установка, снабженная мощным гидроманипулятором для разгрузки барж, в обязательном порядке устанавливается на специализированный низкорамный полуприцеп большой грузоподъемности с выдвижными опорами. Установка небольшой производительности в контейнерном исполнении может быть установлена заказчиком на любой имеющийся автоприцеп с соответствующей грузоподъемностью и подходящими размерами.

Компрессор

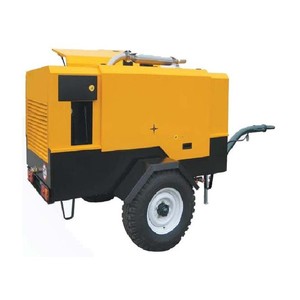

turbotek_kompressornaya_ustanovka_sm

Установка может быть не укомплектована компрессором если он уже имеется у заказчика на объекте или удобнее использовать отдельную модульную компрессорную или дизель-компрессорную установку на автоприцепе. Это позволит заказчику снизить затраты на приобретение ПВР и оптимизировать состав оборудования под свои конкретные задачи. Наша компания «Металтек» готова помочь в подборе необходимого компрессора или поставить его в комплекте с пневмовакуумным разгрузчиком.

Электическое питание установки

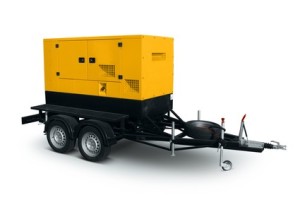

turbotek_dizel_electricheskaya_ustanovka_sm

В зависимости от пожеланий заказчика Турботек мобильного исполнения может быть укомплектован дизельгенератором или устройством для подключения внешнего источника электрического питания. Возможна так же комплектация отдельной модульной дизель-генераторной установкой на автоприцепе. Это позволит заказчику снизить затраты на приобретение ПВР и оптимизировать состав оборудования под свои конкретные задачи. «Металтек» готова помочь в подборе необходимого генератора или поставить его в комплекте с пневмовакуумным разгрузчиком.

Выгружающие устройства

Загрузочное устройство

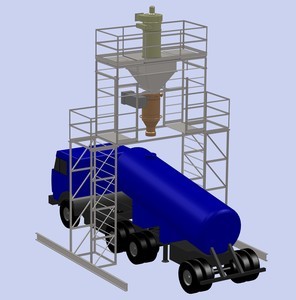

Загрузочное устройство для мобильного исполнения ТУРБОТЕК

Загрузочное устройство предназначено для загрузки вагонов-хопперов, автоцементовозов и иных бункеров, небольшого объема и не имеющих собственной системы аспирации, как силоса. Загрузочное устройство состоит из осадительной камеры, системы аспирации, датчика заполнения. В зависимости от задач, устройство может быть смонтировано на манипуляторе или стационарной ферме. Максимальная производительность загрузочного устройства – 30т/ч по цементу.
